Cảm biến dòng điện – Thiết bị đo lường quan trọng hàng đầu trong mọi hệ thống điện hiện đại. Với vai trò then chốt trong việc giám sát, bảo vệ và điều khiển dòng điện, cảm biến dòng điện ngày càng trở nên không thể thiếu trong nhiều lĩnh vực công nghiệp và dân dụng. Bài viết này sẽ đi sâu vào khám phá các khía cạnh quan trọng của cảm biến dòng điện, từ khái niệm cơ bản, phân loại, nguyên lý hoạt động, thông số kỹ thuật đến ứng dụng đa dạng và cách lựa chọn phù hợp.

Giới thiệu tổng quan về cảm biến dòng điện

Cảm biến dòng điện là một thiết bị điện tử đặc biệt được thiết kế để đo lường cường độ dòng điện chạy qua một dây dẫn hoặc mạch điện mà không cần trực tiếp can thiệp vào mạch. Thông qua việc chuyển đổi dòng điện thành một tín hiệu điện có thể đo lường được (thường là điện áp hoặc dòng điện), cảm biến dòng điện cung cấp dữ liệu quan trọng cho các hệ thống giám sát, điều khiển, bảo vệ và tự động hóa. Sự chính xác và độ tin cậy của cảm biến dòng điện đóng vai trò quyết định đến hiệu suất và an toàn của toàn bộ hệ thống điện.

Phân loại đa dạng của cảm biến dòng điện

Sự đa dạng trong ứng dụng đã dẫn đến sự phát triển của nhiều loại cảm biến dòng điện khác nhau, mỗi loại có những ưu điểm và nhược điểm riêng. Chúng thường được phân loại dựa trên phương pháp đo lường, cấu tạo và nguyên lý hoạt động.

Phân loại theo phương pháp đo lường

Cảm biến dòng điện dựa trên hiệu ứng Hall

Đây là một trong những loại cảm biến dòng điện phổ biến nhất hiện nay. Nguyên lý hoạt động của chúng dựa trên hiệu ứng Hall, một hiện tượng vật lý xảy ra khi một dòng điện chạy qua một vật dẫn đặt trong một từ trường vuông góc với dòng điện, tạo ra một điện áp vuông góc cả với dòng điện và từ trường. Điện áp Hall này tỷ lệ thuận với cường độ dòng điện cần đo.

Cảm biến dòng điện dựa trên cuộn dây (Rogowski Coil)

Loại cảm biến dòng điện này hoạt động dựa trên nguyên lý cảm ứng điện từ. Một cuộn dây Rogowski, thường có dạng vòng hở linh hoạt, được đặt xung quanh dây dẫn mang dòng điện. Sự thay đổi của dòng điện theo thời gian tạo ra một điện áp cảm ứng trong cuộn dây, tỷ lệ với tốc độ thay đổi của dòng điện. Để đo được giá trị dòng điện thực tế, tín hiệu này cần được tích hợp.

Cảm biến dòng điện dựa trên biến áp dòng điện (Current Transformer – CT)

Cảm biến dòng điện kiểu biến áp dòng điện sử dụng nguyên lý của máy biến áp để giảm dòng điện xoay chiều lớn xuống một giá trị nhỏ hơn, dễ dàng đo lường bằng các thiết bị thông thường. Chúng có một cuộn sơ cấp (thường là dây dẫn mang dòng điện cần đo đi qua lõi) và một cuộn thứ cấp có số vòng dây lớn hơn nhiều. Tỷ lệ giữa dòng điện sơ cấp và thứ cấp tỷ lệ nghịch với tỷ lệ số vòng dây.

Phân loại theo cấu tạo

Cảm biến dòng điện tích hợp (Integrated Current Sensor ICs)

Đây là loại cảm biến dòng điện mà mạch cảm biến và mạch xử lý tín hiệu được tích hợp trên cùng một chip bán dẫn. Chúng thường có kích thước nhỏ gọn, độ chính xác cao và khả năng giao tiếp số hoặc tương tự trực tiếp.

Cảm biến dòng điện rời (Discrete Current Sensors)

Loại cảm biến dòng điện này chỉ bao gồm phần tử cảm biến chính, tín hiệu đo được cần phải được xử lý bởi các mạch điện tử bên ngoài để có được giá trị dòng điện mong muốn.

Phân loại theo nguyên lý hoạt động

Cảm biến dòng điện tuyến tính (Linear Current Sensors)

Loại cảm biến dòng điện này cho ra tín hiệu đầu ra (điện áp hoặc dòng điện) tỷ lệ tuyến tính với cường độ dòng điện cần đo trong một phạm vi nhất định.

Cảm biến dòng điện phi tuyến tính (Non-linear Current Sensors)

Cảm biến dòng điện phi tuyến tính có tín hiệu đầu ra không tỷ lệ tuyến tính với cường độ dòng điện đo được. Chúng thường được sử dụng trong các ứng dụng đặc biệt hoặc trong các phạm vi đo lường rộng.

Khám phá nguyên lý hoạt động cốt lõi của cảm biến dòng điện

Nguyên lý hoạt động chung của cảm biến dòng điện là chuyển đổi cường độ dòng điện thành một đại lượng vật lý khác có thể đo lường được, chẳng hạn như điện áp, từ trường hoặc sự thay đổi điện trở.

Cảm biến dòng điện dựa trên hiệu ứng Hall: Ứng dụng lực Lorentz

Như đã đề cập, loại cảm biến dòng điện này tận dụng hiệu ứng Hall. Khi dòng điện chạy qua một chất bán dẫn đặt trong từ trường, các hạt mang điện tích chịu tác động của lực Lorentz và bị lệch hướng, tích tụ điện tích ở hai cạnh vuông góc với dòng điện và từ trường, tạo ra điện áp Hall. Điện áp này tỷ lệ thuận với cường độ dòng điện và cường độ từ trường. Trong các cảm biến dòng điện Hall, một mạch từ thường được tích hợp để tập trung từ trường do dòng điện cần đo tạo ra, từ đó tăng độ nhạy của cảm biến.

Cảm biến dòng điện dựa trên cuộn dây: Sức mạnh của cảm ứng điện từ

Cảm biến dòng điện cuộn dây (Rogowski Coil) hoạt động dựa trên định luật Faraday về cảm ứng điện từ. Khi dòng điện xoay chiều hoặc dòng điện thay đổi chạy qua dây dẫn, nó tạo ra một từ trường biến thiên xung quanh. Cuộn dây Rogowski đặt gần dây dẫn này sẽ “cảm nhận” sự thay đổi của từ trường và tạo ra một điện áp cảm ứng. Điện áp này tỷ lệ với tốc độ thay đổi của dòng điện (di/dt). Để đo được giá trị dòng điện tức thời, tín hiệu điện áp này cần được tích hợp bằng một mạch tích phân.

Cảm biến dòng điện dựa trên biến áp dòng điện: Bước chuyển đổi dòng điện

Biến áp dòng điện (CT) hoạt động dựa trên nguyên lý của máy biến áp. Dòng điện xoay chiều cần đo chạy qua cuộn sơ cấp (thường chỉ có một hoặc vài vòng dây hoặc chính là dây dẫn đi qua lõi biến áp). Từ trường biến thiên do dòng điện này tạo ra sẽ cảm ứng một dòng điện xoay chiều ở cuộn thứ cấp (có nhiều vòng dây hơn). Tỷ lệ giữa dòng điện sơ cấp ( $I_{p}$ ) và dòng điện thứ cấp ( $I_{s}$ ) tỷ lệ nghịch với tỷ lệ số vòng dây giữa cuộn sơ cấp ( $N_{p}$ ) và cuộn thứ cấp ( $N_{s}$ ):

Dòng điện thứ cấp nhỏ hơn nhiều và có thể được đo lường một cách an toàn bằng các thiết bị đo thông thường.

Các thông số kỹ thuật then chốt của cảm biến dòng điện

Khi lựa chọn cảm biến dòng điện cho một ứng dụng cụ thể, việc hiểu rõ các thông số kỹ thuật là vô cùng quan trọng.

Dải đo (Current Range): Đây là phạm vi cường độ dòng điện mà cảm biến có khả năng đo lường chính xác. Cần chọn cảm biến có dải đo phù hợp với giá trị dòng điện tối đa dự kiến trong ứng dụng.
Độ chính xác (Accuracy): Độ chính xác biểu thị sai số tối đa cho phép giữa giá trị dòng điện thực tế và giá trị đo được bởi cảm biến, thường được biểu thị bằng phần trăm của dải đo hoặc giá trị đọc.
Tần số hoạt động (Frequency Response): Đây là dải tần số dòng điện mà cảm biến có thể đo lường một cách chính xác. Đối với các ứng dụng đo dòng điện xoay chiều hoặc các tín hiệu dòng điện có thành phần tần số cao, cần chọn cảm biến có tần số hoạt động phù hợp.
Tỷ lệ lấy mẫu (Sampling Rate): Đối với các cảm biến dòng điện số, tỷ lệ lấy mẫu cho biết số lần cảm biến đo và chuyển đổi tín hiệu trong một giây. Tỷ lệ lấy mẫu cao hơn cho phép ghi lại các thay đổi nhanh chóng của dòng điện.
Điện áp cách ly (Isolation Voltage): Thông số này chỉ ra khả năng cách ly điện giữa mạch đo và mạch dòng điện cao áp. Điện áp cách ly cao đảm bảo an toàn cho người sử dụng và các thiết bị đo lường.
Điện áp hoạt động (Operating Voltage): Đây là điện áp nguồn cần thiết để cấp nguồn cho mạch điện tử bên trong cảm biến.
Nhiệt độ hoạt động (Operating Temperature): Phạm vi nhiệt độ môi trường mà cảm biến có thể hoạt động ổn định và đảm bảo độ chính xác.
Giao tiếp (Output Interface): Phương thức mà cảm biến truyền dữ liệu đo lường ra bên ngoài. Các giao tiếp phổ biến bao gồm tín hiệu tương tự (điện áp hoặc dòng điện), giao tiếp số (I2C, SPI, Modbus, etc.).
Thời gian đáp ứng (Response Time): Thời gian cần thiết để tín hiệu đầu ra của cảm biến đạt đến một tỷ lệ nhất định của sự thay đổi dòng điện đầu vào.

Ứng dụng rộng rãi của cảm biến dòng điện trong thực tế

Cảm biến dòng điện đóng vai trò thiết yếu trong vô số ứng dụng, từ các hệ thống điện công nghiệp lớn đến các thiết bị điện tử tiêu dùng hàng ngày.

Đo lường chính xác dòng điện

Đây là ứng dụng cơ bản nhất của cảm biến dòng điện. Chúng được sử dụng trong các thiết bị đo lường như ampe kế, đồng hồ vạn năng để xác định cường độ dòng điện trong mạch. Thông tin này rất quan trọng để đánh giá hiệu suất và trạng thái hoạt động của hệ thống điện.

Giám sát và bảo vệ hệ thống điện

Cảm biến dòng điện là thành phần quan trọng trong các hệ thống giám sát dòng điện, giúp phát hiện các tình trạng bất thường như quá dòng, ngắn mạch, hoặc dòng rò. Khi phát hiện các sự cố này, cảm biến có thể kích hoạt các thiết bị bảo vệ như cầu dao, rơ le để ngăn chặn hư hỏng cho thiết bị và đảm bảo an toàn.

Điều khiển và tự động hóa

Trong các hệ thống điều khiển động cơ, bộ biến tần, bộ nguồn và các hệ thống tự động hóa công nghiệp, cảm biến dòng điện cung cấp thông tin phản hồi quan trọng về dòng điện tiêu thụ, giúp điều chỉnh và tối ưu hóa hoạt động của hệ thống. Ví dụ, trong điều khiển động cơ, thông tin từ cảm biến dòng điện được sử dụng để điều chỉnh tốc độ và mô-men xoắn.

Ứng dụng trong năng lượng tái tạo

Trong các hệ thống điện mặt trời và điện gió, cảm biến dòng điện được sử dụng để giám sát dòng điện tạo ra từ các tấm pin mặt trời hoặc tuabin gió, cũng như dòng điện nạp vào và xả ra từ hệ thống lưu trữ năng lượng.

Quản lý năng lượng và hiệu suất

Cảm biến dòng điện đóng vai trò quan trọng trong các hệ thống quản lý năng lượng, giúp theo dõi mức tiêu thụ điện của các thiết bị và hệ thống, từ đó đưa ra các giải pháp tối ưu hóa hiệu suất và tiết kiệm năng lượng.

Ứng dụng trong ô tô điện

Trong xe điện, cảm biến dòng điện được sử dụng để giám sát dòng điện của pin, dòng điện đến động cơ và các hệ thống điện khác, đảm bảo hoạt động an toàn và hiệu quả của xe.

Hướng dẫn lựa chọn cảm biến dòng điện phù hợp

Việc lựa chọn cảm biến dòng điện phù hợp với yêu cầu của ứng dụng là rất quan trọng để đảm bảo hiệu suất và độ tin cậy của hệ thống. Dưới đây là một số yếu tố cần cân nhắc:

Dải đo: Xác định phạm vi dòng điện cần đo và chọn cảm biến có dải đo bao phủ phạm vi này với một khoảng dự phòng an toàn.
Độ chính xác: Xác định yêu cầu về độ chính xác của phép đo. Các ứng dụng khác nhau có thể đòi hỏi độ chính xác khác nhau.
Tần số hoạt động: Nếu đo dòng điện xoay chiều hoặc các tín hiệu có tần số cao, hãy chọn cảm biến có tần số hoạt động đáp ứng được yêu cầu.
Loại dòng điện: Xác định loại dòng điện cần đo (DC, AC, hoặc cả hai) để chọn loại cảm biến phù hợp.
Môi trường hoạt động: Xem xét các yếu tố môi trường như nhiệt độ, độ ẩm, bụi bẩn để chọn cảm biến có khả năng hoạt động ổn định trong điều kiện đó.
Phương pháp cách ly: Nếu yêu cầu cách ly điện giữa mạch đo và mạch dòng điện cao áp, hãy chọn cảm biến có điện áp cách ly phù hợp.
Kích thước và hình dạng: Xem xét không gian lắp đặt và chọn cảm biến có kích thước và hình dạng phù hợp.
Chi phí: Cân nhắc ngân sách cho phép và so sánh giá cả của các loại cảm biến khác nhau đáp ứng được yêu cầu kỹ thuật.
Giao tiếp đầu ra: Chọn cảm biến có giao tiếp đầu ra phù hợp với hệ thống thu thập và xử lý dữ liệu hiện có (tương tự hoặc số).

Bảo dưỡng định kỳ để đảm bảo tuổi thọ và độ chính xác của cảm biến dòng điện

Để cảm biến dòng điện hoạt động ổn định và duy trì độ chính xác trong thời gian dài, việc bảo dưỡng định kỳ là cần thiết. Các công việc bảo dưỡng thường bao gồm:

Kiểm tra thông số kỹ thuật: Định kỳ kiểm tra các thông số kỹ thuật của cảm biến để đảm bảo chúng vẫn nằm trong phạm vi cho phép của nhà sản xuất.
Vệ sinh cảm biến: Loại bỏ bụi bẩn, dầu mỡ hoặc các chất bẩn khác bám trên bề mặt cảm biến và các đầu nối để đảm bảo tiếp xúc tốt và tránh ảnh hưởng đến hiệu suất.
Kiểm tra kết nối: Đảm bảo các kết nối điện giữa cảm biến và các thiết bị khác chắc chắn, không bị lỏng lẻo hoặc oxy hóa.
Hiệu chuẩn (Calibration): Đối với các ứng dụng đòi hỏi độ chính xác cao, việc hiệu chuẩn định kỳ cảm biến bằng các thiết bị chuẩn có thể cần thiết để đảm bảo kết quả đo lường tin cậy.
Kiểm tra dây dẫn và cách điện: Nếu cảm biến dòng điện có dây dẫn hoặc lớp cách điện, hãy kiểm tra xem chúng có bị hư hỏng, nứt vỡ hoặc mài mòn không.

Ví dụ minh họa về cảm biến dòng điện

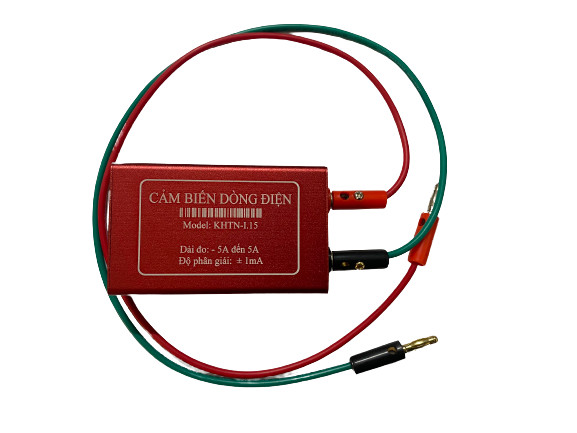

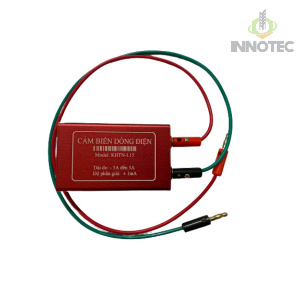

Cảm biến dòng điện KHTN-I.15 là một ví dụ điển hình về cảm biến dòng điện tích hợp dựa trên hiệu ứng Hall. Với dải đo rộng từ -5A đến 5A và độ chính xác cao ± 1mA, cảm biến này phù hợp cho nhiều ứng dụng đo lường và giám sát dòng điện một chiều và xoay chiều. Tần số hoạt động lên đến 200kHz và tỷ lệ lấy mẫu 100kHz cho phép theo dõi các tín hiệu dòng điện thay đổi nhanh chóng. Giao tiếp Modbus giúp dễ dàng tích hợp cảm biến vào các hệ thống điều khiển và giám sát công nghiệp. Nhờ những đặc tính này, cảm biến dòng điện KHTN-I.15 được ứng dụng rộng rãi trong các lĩnh vực như đo lường năng lượng, giám sát tải, bảo vệ mạch điện và điều khiển động cơ.

Kết luận

Cảm biến dòng điện thực sự là một thiết bị đo lường không thể thiếu trong thế giới điện và điện tử hiện đại. Với khả năng đo lường chính xác, giám sát hiệu quả và đóng vai trò quan trọng trong các hệ thống bảo vệ và điều khiển, cảm biến dòng điện góp phần đảm bảo an toàn, hiệu suất và độ tin cậy cho vô số ứng dụng. Việc hiểu rõ về các loại cảm biến dòng điện, nguyên lý hoạt động, thông số kỹ thuật và ứng dụng của chúng sẽ giúp người dùng lựa chọn và sử dụng thiết bị này một cách hiệu quả nhất.

Thông số kỹ thuật tóm tắt

Thông số kỹ thuật	Mô tả
Loại cảm biến	Hiệu ứng Hall, Cuộn dây (Rogowski), Biến áp dòng điện (CT), Tích hợp, Rời, Tuyến tính, Phi tuyến tính
Dải đo	Phạm vi cường độ dòng điện mà cảm biến có thể đo lường chính xác.
Độ chính xác	Sai số tối đa cho phép giữa giá trị dòng điện thực tế và giá trị đo được.
Tần số hoạt động	Dải tần số dòng điện mà cảm biến có thể đo lường chính xác.
Tỷ lệ lấy mẫu	Số lần cảm biến đo và chuyển đổi tín hiệu trong một giây (đối với cảm biến số).
Điện áp cách ly	Khả năng cách ly điện giữa mạch đo và mạch dòng điện cao áp.
Điện áp hoạt động	Điện áp nguồn cần thiết để cấp nguồn cho cảm biến.
Nhiệt độ hoạt động	Phạm vi nhiệt độ môi trường mà cảm biến có thể hoạt động ổn định.
Giao tiếp đầu ra	Phương thức truyền dữ liệu đo lường (tương tự hoặc số).
Thời gian đáp ứng	Thời gian cần thiết để tín hiệu đầu ra của cảm biến đạt đến một tỷ lệ nhất định của sự thay đổi dòng điện đầu vào.
Ứng dụng tiêu biểu	Đo lường, giám sát, bảo vệ, điều khiển, tự động hóa, năng lượng tái tạo, ô tô điện, quản lý năng lượng.
Bảo dưỡng	Kiểm tra thông số, vệ sinh, kiểm tra kết nối, hiệu chuẩn (khi cần).
