Thiết bị đo tốc độ truyền âm

Chi tiết sản phẩm

1. Giới thiệu về thiết bị đo tốc độ truyền âm

Định nghĩa: Thiết bị đo tốc độ truyền âm là dụng cụ dùng để xác định tốc độ truyền âm trong môi trường nhất định. Nó bao gồm các bộ phận như: cảm biến âm thanh, loa mini, ống dẫn âm, bộ thu nhận số liệu, thước mét, v.v.

Ý nghĩa: Việc đo tốc độ truyền âm đóng vai trò quan trọng trong nhiều lĩnh vực như:

Vật lý: Giúp hiểu rõ hơn về bản chất của sóng âm, nguyên lý truyền âm trong các môi trường khác nhau.
Âm học: Ứng dụng trong thiết kế phòng thu âm, hệ thống âm thanh, v.v. để đảm bảo chất lượng âm thanh tốt nhất.
Xây dựng: Giúp đánh giá khả năng cách âm của vật liệu xây dựng, thiết kế hệ thống thông gió, v.v.
Công nghiệp: Ứng dụng trong kiểm tra chất lượng sản phẩm, phát hiện lỗi trong vật liệu, v.v.

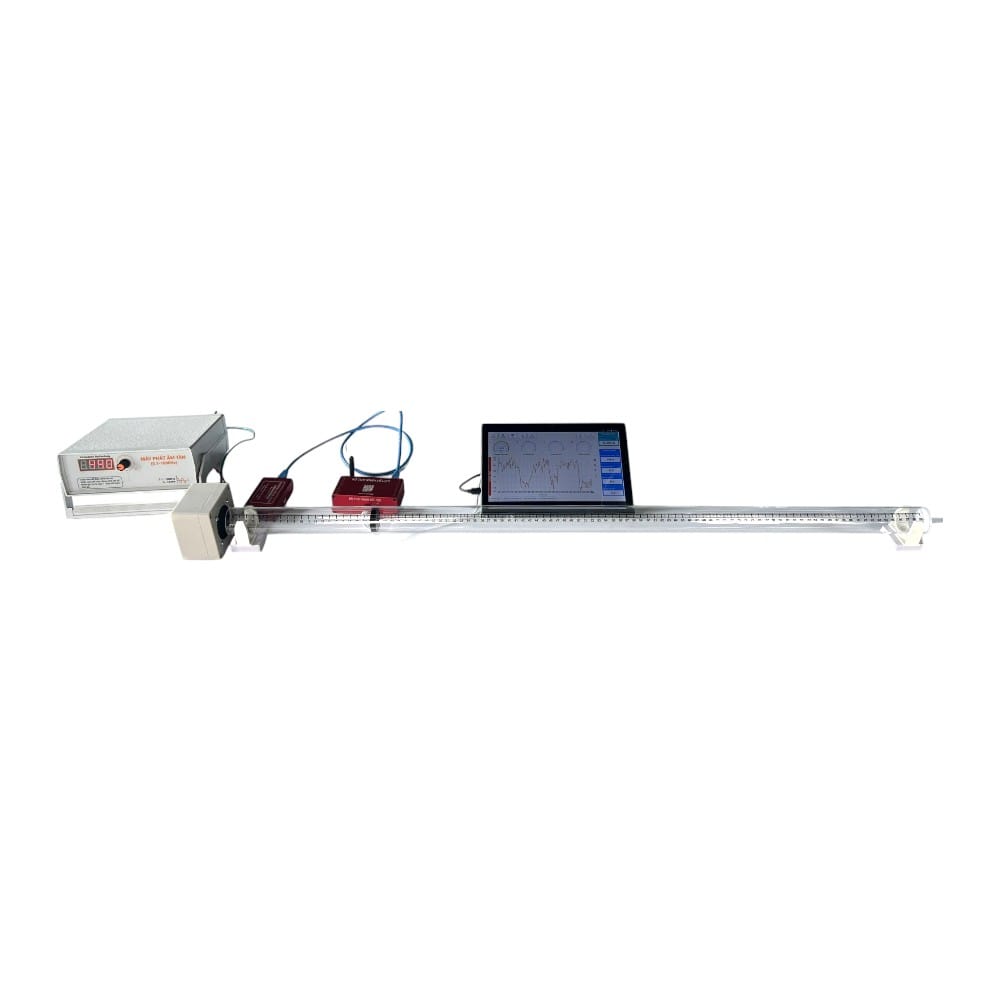

Thiết bị đo tốc độ truyền âm

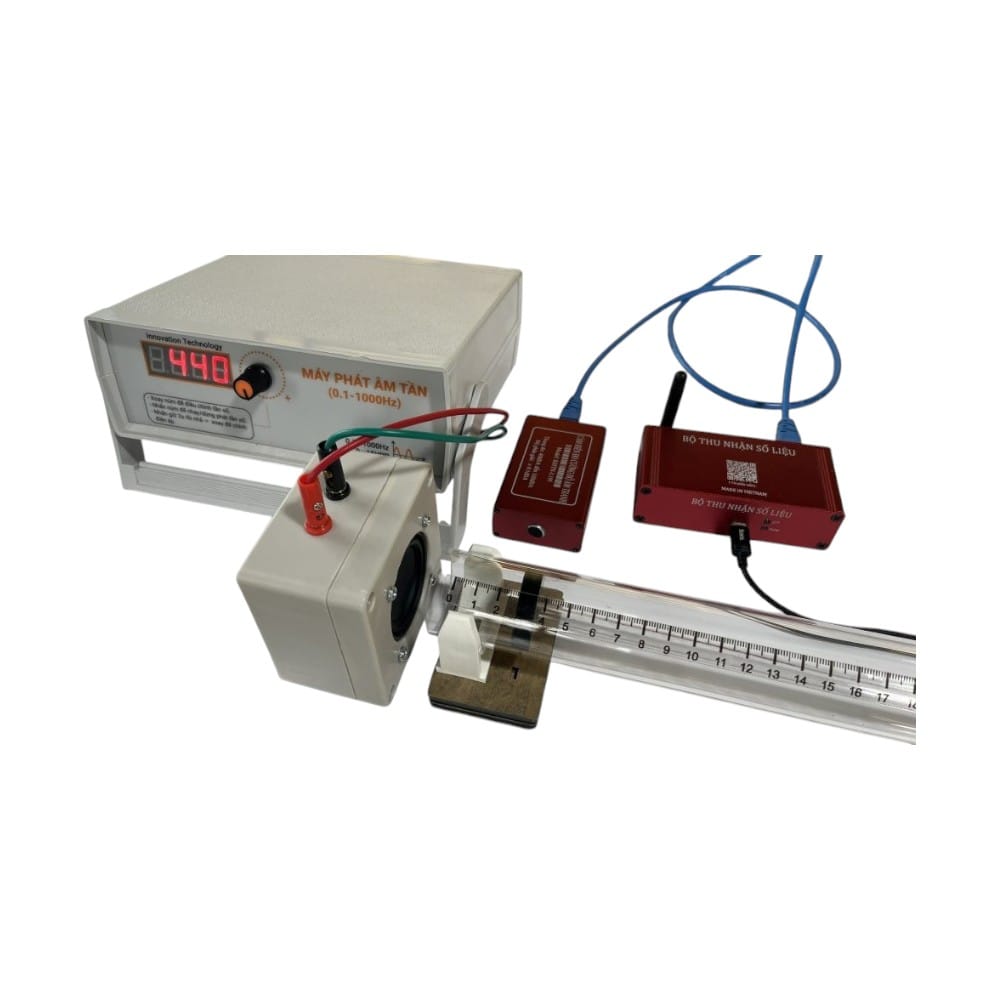

Thiết bị đo tốc độ truyền âm: Tốc độ truyền âm trong không khí

2. Các thành phần cơ bản của bộ thí nghiệm đo tốc độ truyền âm

Mô tả tổng quan: Bộ thí nghiệm đo tốc độ truyền âm bao gồm các thành phần chính sau:

Bộ thu nhận số liệu (TBDC): Ghi nhận và xử lý tín hiệu âm thanh từ cảm biến.
Cảm biến âm thanh: Chuyển đổi sóng âm thành tín hiệu điện.
Loa mini: Phát sóng âm thanh với tần số nhất định.
Ống dẫn âm nhựa trong: Giúp truyền âm từ loa đến cảm biến.
Pit-tông và giá đỡ ống dẫn âm: Thay đổi chiều dài ống dẫn âm để điều chỉnh khoảng cách giữa loa và cảm biến.
Thước mét dài: Đo chiều dài ống dẫn âm.

Tầm quan trọng của từng thành phần: Mỗi thành phần đóng vai trò quan trọng trong việc đo tốc độ truyền âm chính xác:

TBDC: Ghi nhận chính xác thời gian âm thanh truyền từ loa đến cảm biến.
Cảm biến âm thanh: Chuyển đổi sóng âm thành tín hiệu điện với độ nhạy cao.
Loa mini: Phát sóng âm thanh với tần số ổn định, cường độ phù hợp.
Ống dẫn âm: Truyền âm với ít suy hao nhất, đảm bảo độ chính xác của kết quả.
Pit-tông: Điều chỉnh linh hoạt khoảng cách đo, phù hợp với nhiều môi trường khác nhau.
Thước mét: Đo chính xác chiều dài ống dẫn âm, là yếu tố quan trọng trong tính toán tốc độ truyền âm.

Thiết Bị Đo Tốc Độ Truyền Âm

3. Bộ thu nhận số liệu (TBDC)

Cấu tạo: TBDC bao gồm các bộ phận chính như:

Mạch thu nhận tín hiệu: Chuyển đổi tín hiệu âm thanh từ cảm biến thành tín hiệu điện.
Bộ xử lý: Xử lý tín hiệu điện, tính toán thời gian truyền âm.
Màn hình hiển thị: Hiển thị thời gian truyền âm, tốc độ truyền âm và các thông tin khác.

Chức năng:

Ghi nhận và xử lý tín hiệu âm thanh từ cảm biến.
Tính toán thời gian truyền âm dựa trên tín hiệu thu được.
Hiển thị tốc độ truyền âm và các thông tin đo lường khác.
Lưu trữ dữ liệu đo lường.

Cách sử dụng:

Kết nối TBDC với cảm biến âm thanh và loa mini.
Bật nguồn TBDC và chọn chế độ đo tốc độ truyền âm.
Cài đặt các thông số cần thiết như tần số âm thanh, chiều dài ống dẫn âm.
Bắt đầu thí nghiệm và theo dõi kết quả trên màn hình hiển thị.

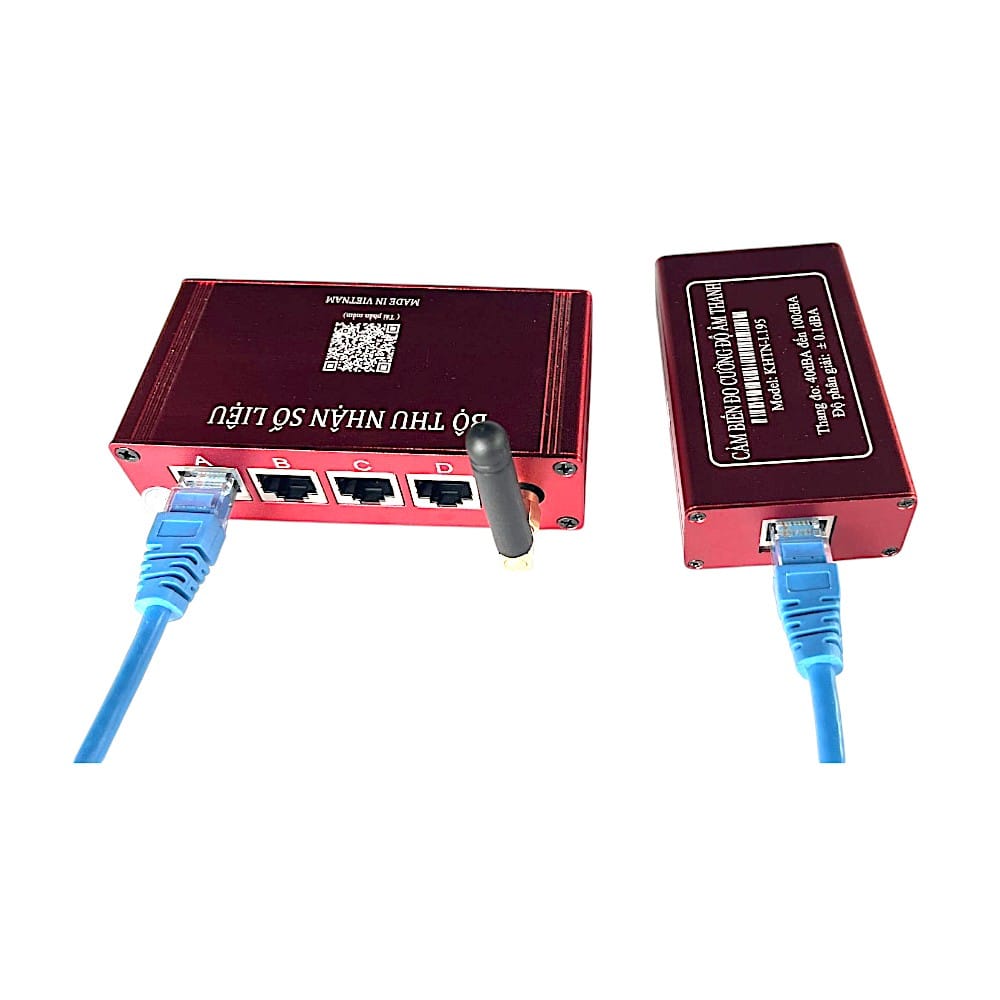

Bộ Thu Nhận Số Liệu — Bộ thu nhận số liệu

4. Cảm biến âm thanh

Mô tả: Cảm biến âm thanh là thiết bị chuyển đổi sóng âm thành tín hiệu điện. Loại cảm biến thường được sử dụng trong bộ thí nghiệm đo tốc độ truyền âm là micro condenser với các đặc điểm:

Độ nhạy cao: Phát hiện được tín hiệu âm thanh yếu.
Dải tần số rộng: Có thể thu nhận sóng âm trong dải tần số 20~20000 Hz.
Độ méo tiếng thấp: Đảm bảo tín hiệu thu được chính xác.

Vai trò: Cảm biến âm thanh đóng vai trò quan trọng trong việc đo tốc độ truyền âm:

Thu nhận sóng âm thanh từ loa mini.

Chuyển đổi sóng âm thành tín hiệu điện với độ chính xác cao.

Cung cấp dữ liệu cho bộ thu nhận số liệu tính toán tốc độ truyền âm.

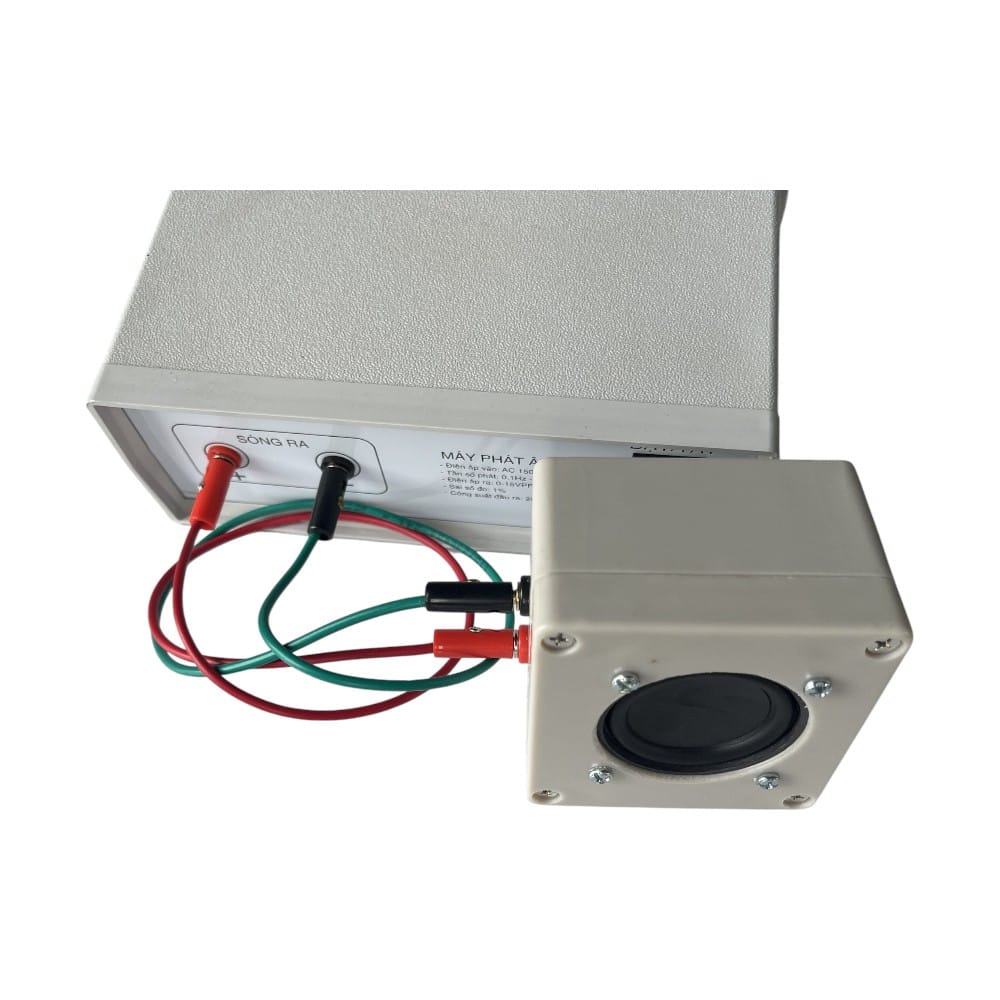

Thiết Bị Đo Tốc Độ Truyền Âm - Loa — Thiết bị đo tốc độ truyền âm – loa

5. Loa mini dùng cho truyền âm

Đặc điểm: Loa mini dùng trong bộ thí nghiệm đo tốc độ truyền âm thường có các đặc điểm:

Kích thước nhỏ gọn: Dễ dàng lắp đặt và sử dụng.
Công suất phù hợp: Phát âm thanh với cường độ vừa đủ để truyền đi trong ống dẫn âm.
Độ méo tiếng thấp: Đảm bảo tín hiệu âm thanh truyền đi nguyên bản.

Chức năng:

Phát sóng âm thanh với tần số nhất định.
Cung cấp nguồn âm thanh cho thí nghiệm đo tốc độ truyền âm.

Cách sử dụng:

Kết nối loa mini với bộ thu nhận số liệu.
Cài đặt tần số âm thanh mong muốn.
Bật loa mini và điều chỉnh âm lượng phù hợp.

6. Ống dẫn âm nhựa trong

Mô tả: Ống dẫn âm nhựa trong thường được sử dụng trong bộ thí nghiệm đo tốc độ truyền âm có các đặc điểm:

Đường kính: Phù hợp với loa mini và cảm biến âm thanh.
Chiều dài: Có thể thay đổi linh hoạt bằng pit-tông.
Chất liệu: Nhựa trong suốt, giúp quan sát sóng âm truyền đi.

Tầm quan trọng:

Giúp truyền âm từ loa mini đến cảm biến với ít suy hao nhất.
Cho phép thay đổi chiều dài đường truyền âm để đo tốc độ truyền âm trong các môi trường khác nhau.

7. Pit-tông và giá đỡ ống dẫn âm

Cấu tạo:

Pit-tông: Có thể di chuyển dọc theo ống dẫn âm để thay đổi chiều dài.
Giá đỡ ống dẫn âm: Giữ cố định ống dẫn âm và pit-tông.

Chức năng:

Thay đổi chiều dài ống dẫn âm một cách linh hoạt.
Giúp điều chỉnh khoảng cách giữa loa mini và cảm biến âm thanh.

8. Thước mét dài của bộ thiết bị đo tốc độ truyền âm

Mô tả: Thước mét dài được sử dụng để đo chính xác chiều dài ống dẫn âm. Nên chọn thước mét có độ chính xác cao để đảm bảo kết quả đo lường tin cậy.

Cách sử dụng:

Đặt thước mét dọc theo chiều dài ống dẫn âm.
Đọc giá trị trên thước mét để xác định chiều dài ống dẫn âm.

9. Nguyên lý hoạt động của thiết bị đo tốc độ truyền âm

Giải thích cách các thành phần phối hợp với nhau:

Loa mini phát ra sóng âm thanh với tần số nhất định.
Sóng âm thanh truyền qua ống dẫn âm đến cảm biến âm thanh.
Cảm biến âm thanh chuyển đổi sóng âm thanh thành tín hiệu điện.
Tín hiệu điện được truyền đến bộ thu nhận số liệu.
Bộ thu nhận số liệu ghi nhận thời gian truyền âm từ loa đến cảm biến.
Dựa vào thời gian truyền âm và chiều dài ống dẫn âm, bộ thu nhận số liệu tính toán tốc độ truyền âm.

Nguyên lý truyền âm trong ống dẫn âm nhựa trong:

Sóng âm truyền theo phương dọc trục của ống dẫn âm.
Tốc độ truyền âm trong ống dẫn âm phụ thuộc vào tính chất của vật liệu ống dẫn âm và tần số âm thanh.
